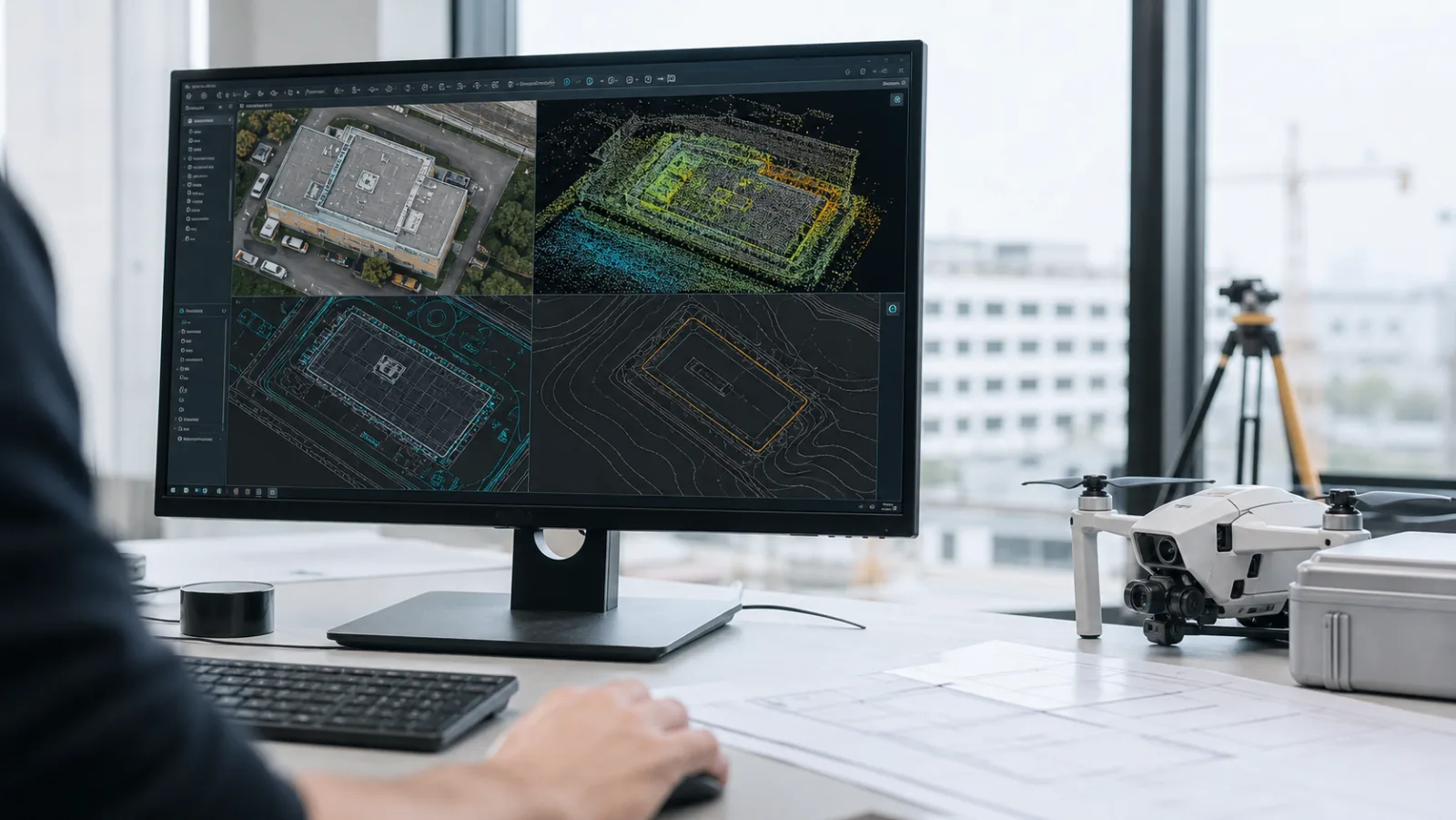

Datenformate aus der Drohnenvermessung: CAD, BIM und GIS richtig bestellen
Orthofoto, Punktwolke, Geländemodell oder DWG: Welche Lieferobjekte für Planung, PV, Aushub und Bestandsdokumentation sinnvoll sind - und wo Grenzen bleiben.
Viele Auftraggeber wissen vor einer Drohnenvermessung, welches Objekt erfasst werden soll, aber nicht, welches Datenformat sie danach wirklich brauchen. Für eine PV-Offerte reicht oft ein Dachaufmass mit Orthofoto und CAD-Linien. Für Aushub, Topografie oder Umbauplanung werden dagegen Geländemodell, Punktwolke oder 3D-Modell relevant. Wer hier zu wenig bestellt, muss später nacharbeiten; wer zu viel bestellt, bezahlt Auswertung, die niemand nutzt.
Dieser Ratgeber richtet sich an Bauherren, Planerinnen, Architekten, PV-Fachbetriebe, Immobilienverwaltungen, Bauunternehmen und GIS-Verantwortliche in der Deutschschweiz. Er ordnet die wichtigsten Lieferobjekte aus der photogrammetrischen Drohnenvermessung ein: Orthofoto, Punktwolke, digitales Geländemodell, Volumenberechnung, 3D-Mesh und CAD-Plan. Ziel ist eine saubere Entscheidung vor der Offerte und vor dem Flug.
Die Einordnung ist bewusst praktisch und vorsichtig. Drohnendaten können sehr wertvolle Grundlagen für CAD, BIM und GIS liefern, ersetzen aber keine amtliche Vermessung und keine objektspezifische Prüfung durch Fachplaner. Koordinatensystem, Passpunkte, Bewuchs, Sichtbarkeit, Datenschutz und der gewünschte Genauigkeitsnachweis müssen vor dem Projekt geklärt werden.
Das Wichtigste in Kürze
- Das richtige Lieferobjekt hängt vom Folgeprozess ab: PV-Planung braucht andere Daten als Aushubabrechnung, GIS-Dokumentation oder BIM-Bestandsmodell.
- Orthofotos sind ideal für massstabsgetreue 2D-Übersichten; Punktwolken und 3D-Modelle liefern die räumliche Grundlage für Bestand, Dachgeometrie und Volumen.
- Für Schweizer Projekte ist die Abstimmung von Koordinatensystem und Höhenbezug wichtig; swisstopo führt zentrale Geodatenprodukte im System LV95/LN02.
- DWG/DXF sind praktische Übergabeformate für CAD, müssen aber aus Messdaten interpretiert und vektorisiert werden; sie sind nicht automatisch amtliche Pläne.
- Kosten entstehen nicht nur beim Flug, sondern vor allem bei Auswertung, Kontrolle, Vektorisierung und Nachbearbeitung der gewünschten Lieferobjekte.
- Grenzen entstehen bei verdeckten Flächen, reflektierenden oder texturarmen Oberflächen, Bewuchs, engen Flugzonen und Anforderungen an rechtlich verbindliche Vermessung.
Warum Datenformate über den Projektnutzen entscheiden
Der wirtschaftliche Kernnutzen einer Drohnenvermessung liegt nicht im Luftbild allein, sondern in verwertbaren Daten. Ein schönes Foto hilft bei der Kommunikation, ein georeferenziertes Orthofoto, eine Punktwolke oder ein CAD-Plan hilft bei Planung, Offerte, Mengenermittlung und Dokumentation. Deshalb sollte die Frage nach dem Format vor dem Flug beantwortet werden.
Weniger Medienbruch in der Planung
Wenn der Output zur Software des Planungsteams passt, entfallen manuelle Nachzeichnungen, Screenshot-Austausch und mehrfache Rückfragen. Ein Orthofoto als GeoTIFF, eine Punktwolke als LAS/LAZ oder ein CAD-Plan als DWG/DXF lassen sich gezielter weiterverarbeiten als einzelne JPG-Aufnahmen.
Bessere Nachvollziehbarkeit
Für Aushub, Halden, Dachaufmass oder Bestandsdokumentation zählt, ob Ergebnisse wiederholbar und prüfbar sind. Ein definierter Datenstand mit Datum, Koordinatensystem, Bearbeitungsstand und klaren Lieferobjekten ist belastbarer als eine lose Bildsammlung.
Passende Genauigkeit statt Maximalforderung
Nicht jeder Zweck braucht dieselbe Genauigkeit. Eine visuelle Inspektion verlangt hochauflösende Bilder, eine Volumenberechnung ein sauberes Höhenmodell, eine PV-Belegung klare Dachkanten und Aufbauten. Die Methode sollte zum Entscheid passen, nicht umgekehrt.
6 Formate
Kern-Lieferobjekte im Vigosky-Konfigurator: Orthofoto, Punktwolke, DGM, Volumen, Mesh, DWG
LV95/LN02
gängiger Schweizer Raum- und Höhenbezug in swisstopo-Geodatenprodukten
0.5 m / 2 m
Rasterweiten von swissALTI3D als amtliche Höhenmodell-Referenz, nicht als Drohnenauflösung
cm-Bereich
photogrammetrischer Vigosky-Standard relativ, nicht als amtliche Vermessung
Anwendungsfälle für CAD, BIM und GIS
Drohnenmessdaten werden je nach Projekt sehr unterschiedlich genutzt. Entscheidend ist, ob der nächste Arbeitsschritt eine 2D-Grundlage, eine 3D-Geometrie, eine Mengenberechnung oder eine dokumentierende Bildbasis benötigt.
PV-Planung und Dachaufmass
Für Solarteure sind Dachkanten, Aufbauten, Oberlichter, Kamine, Attika, Verschattung und nutzbare Flächen zentral. Häufig reichen Orthofoto, ausgewählte Höheninformationen und vektorisierte Dachlinien. Ein vollständiges BIM-Modell ist nur sinnvoll, wenn das Planungsteam es tatsächlich weiterverarbeitet.
Aushub, Halden und Volumen
Bei Baustellen, Kieswerken und Schüttgutlagern stehen DGM, Punktwolke und Volumenbericht im Vordergrund. Wichtig ist eine nachvollziehbare Bezugsfläche: Bestand, Sollfläche, Unterkante, Vorher-Nachher-Vergleich oder definierte Abgrenzung der Halde.
Topografie und Arealplanung
Für Erschliessung, Umgebungsgestaltung und Arealentwicklung sind Orthofoto, Höhenmodell, Höhenlinien und Bruchkanten hilfreich. GIS-Teams achten zusätzlich auf Georeferenzierung, Kachelung, Koordinatensystem und Kompatibilität mit bestehenden Geodaten.
Bestandsdokumentation und BIM-Vorbereitung
- Umbau: Punktwolken und Orthofotos dokumentieren Dach, Fassade, Umgebung und schwer zugängliche Bereiche.
- BIM-Vorbereitung: Eine Punktwolke kann als geometrische Referenz dienen, wird aber nicht automatisch zu einem bauteilorientierten BIM-Modell.
- Immobilienbetrieb: Wiederholbare Datensätze helfen bei Sanierung, Unterhalt und Schadenabklärung.
- GIS-Dokumentation: Georeferenzierte Raster- und Vektordaten lassen sich mit amtlichen Grundlagendaten vergleichen.
Für die passende Leistung siehe Solar-Aufmass mit Drohne, Volumenberechnung mit Drohne und Orthofoto und Topografie mit Drohne.

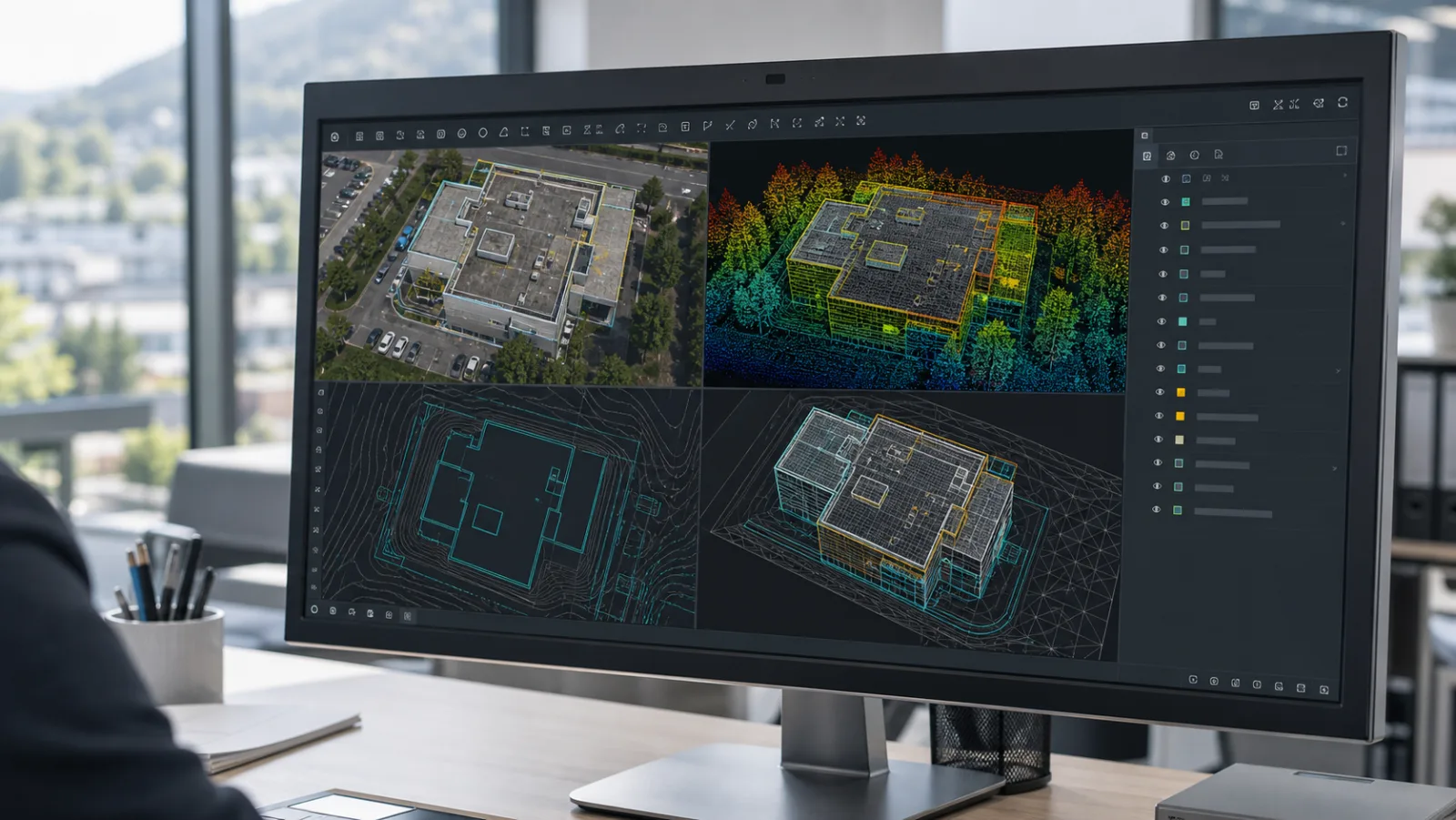

Technik: vom Bilddatensatz zum Planungsformat
Qualität entsteht durch den gesamten Workflow: Flugplanung, Bildüberlappung, Georeferenzierung, Passpunkte, Photogrammetrie, Plausibilitätsprüfung und Export. Das Endformat ist nur die Verpackung; die Messqualität entsteht vorher.
Methoden- und Formatvergleich
Die wichtigsten Formate unterscheiden sich nach Dimension, Bearbeitungsgrad und Weiterverwendung. Ein Orthofoto ist ein 2D-Raster, eine Punktwolke enthält 3D-Punkte, ein DWG ist ein interpretierter Vektorplan. Diese Unterschiede sollten in der Offerte sichtbar sein.
| Kriterium | Raster/Punktwolke | CAD/BIM/GIS-Übergabe |
|---|---|---|
| Typischer Inhalt | Orthofoto, DGM, Punktwolke | DWG/DXF, Layer, Vektoren, Modellreferenz |
| Bearbeitung | photogrammetrisch berechnet | interpretiert, bereinigt, vektorisiert |
| Stärke | dichte Objekt- und Geländeinformation | direkte Nutzung in Planungstools |
| Risiko | zu gross oder unstrukturiert für Empfänger | Scheingenauigkeit bei unklarer Vektorisierung |
| Prüffrage | Ist der Höhen- und Lagebezug geklärt? | Sind Layer, Einheiten und Zweck definiert? |
| Geeignet für | GIS, Volumen, 3D-Referenz | Planung, Offerte, Ausführungsgrundlage |
Georeferenzierung und Kontrollpunkte
Für lokale Aufmasse kann ein relativer cm-Bereich genügen. Sobald Drohnendaten mit amtlichen Geodaten, CAD-Beständen oder GIS-Layern überlagert werden, müssen Lagebezug, Höhenbezug und Kontrollpunkte sauber definiert werden. Ohne diese Abstimmung kann ein optisch gutes Modell im falschen Koordinatenrahmen liegen.
Dateigrösse, Layer und Übergabe
Punktwolken, Orthofotos und Höhenmodelle können grosse Dateien erzeugen. Für die Zusammenarbeit sind deshalb Zuschnitt, Kachelung, Kompression, Layerstruktur und eine kurze Lieferbeschreibung wichtig. Der Empfänger sollte wissen, welche Datei geprüft, berechnet, generalisiert oder nur visualisiert ist.
Das beste Drohnenprodukt ist nicht das umfangreichste, sondern dasjenige, das im nächsten Planungsschritt ohne Bedeutungsverlust weiterverwendet werden kann.

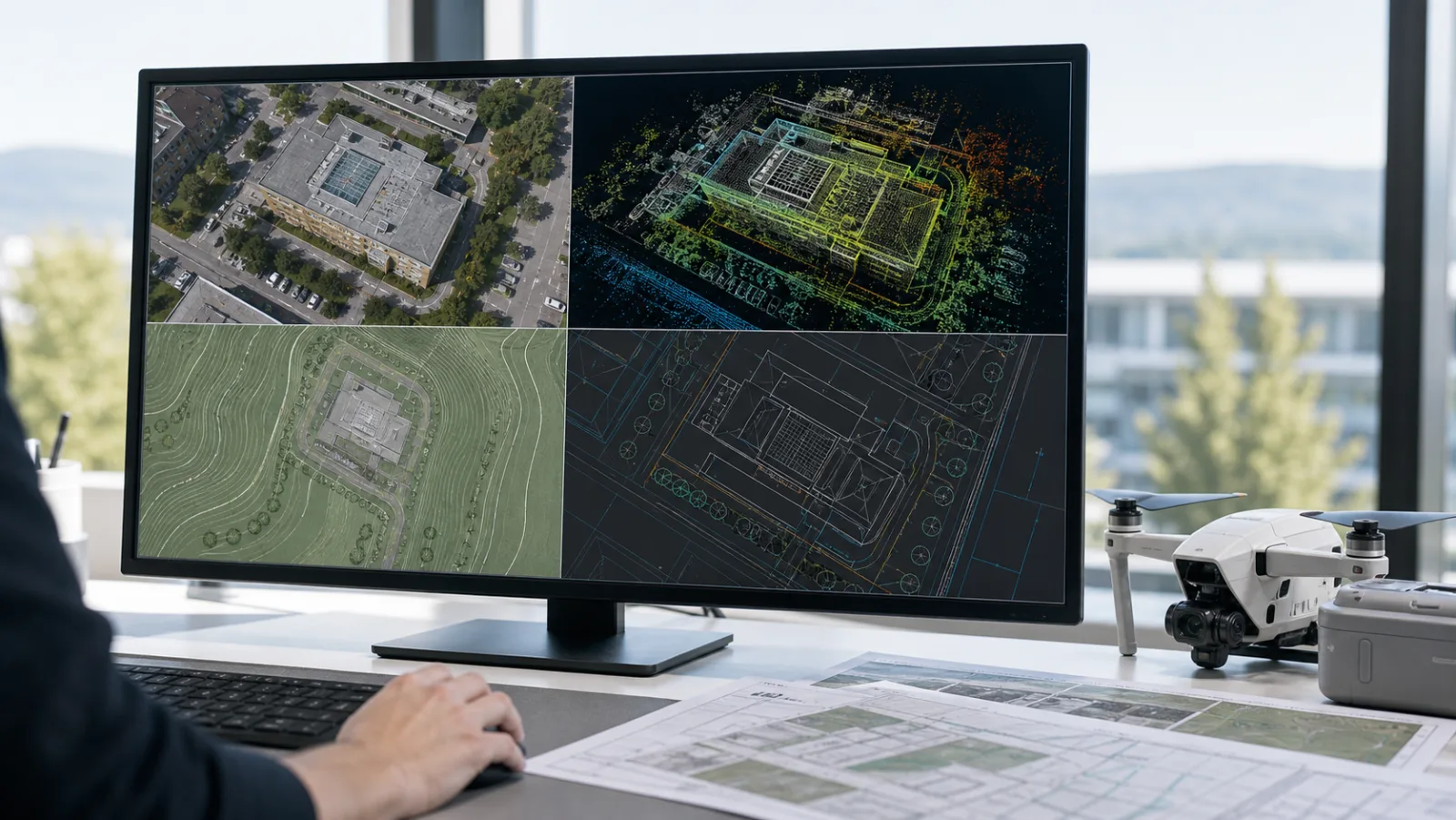

Ergebnisse und Lieferobjekte im Überblick
Für die Bestellung hilft eine klare Trennung zwischen Messgrundlage, Auswertungsprodukt und Planungsübergabe. So wird sichtbar, was automatisiert berechnet, was geprüft und was manuell interpretiert wurde.
| Lieferobjekt | Typisches Format | Verwendung |
|---|---|---|
| Orthofoto | GeoTIFF, TIFF, PDF-Auszug | massstabsgetreue 2D-Grundlage, Übersicht, GIS |
| Punktwolke | LAS/LAZ, E57 | 3D-Referenz, Bestand, Scan-to-BIM-Vorbereitung |
| Geländemodell | GeoTIFF, XYZ, Raster | Höhen, Schnitte, Topografie, Vergleichsflächen |
| Volumenbericht | PDF, Tabelle, Modellgrundlage | Aushub, Halde, Vorher-Nachher-Vergleich |
| 3D-Mesh | OBJ, texturiertes Modell | Visualisierung, Bestand, Kommunikation |
| CAD-Plan | DWG/DXF | Dachlinien, Kanten, Flächen, Planungsübergabe |
In Schweizer Projekten ist zusätzlich die Anschlussfähigkeit an bestehende Daten wichtig: Einheiten, Massstab, Höhenbezug, Koordinatensystem, Layernamen und Dateiversionen sollten vorab abgesprochen werden. Für einfache Dachaufmasse reicht oft eine schlankere Übergabe; für GIS- oder Arealprojekte lohnt eine strukturierte Datenlieferung.
Ablauf einer datenfähigen Drohnenvermessung
Damit die gelieferten Dateien später nicht nur gut aussehen, sondern nutzbar sind, muss der Prozess vom gewünschten Endformat her gedacht werden. Besonders wichtig ist das bei DWG, Volumen, Höhenmodellen und GIS-Übergaben.
- 1Zweck klären: PV-Planung, Volumen, Topografie, Bestandsdokumentation oder Inspektion sauber benennen.
- 2Empfängersoftware prüfen: CAD, BIM, GIS oder PV-Tool inklusive gewünschtem Format und Einheiten abfragen.
- 3Lage- und Höhenbezug festlegen: lokalen Bezug, LV95/LN02 oder andere Projektvorgaben vor dem Flug klären.
- 4Befliegung planen: Sichtbarkeit, Bewuchs, Flugzonen, Datenschutz und Sicherheitsabstände prüfen.
- 5Daten auswerten: Orthofoto, Punktwolke, DGM, Volumen oder CAD-Linien erzeugen und plausibilisieren.
- 6Übergabe dokumentieren: Dateien, Datum, Zweck, Einschränkungen und Bearbeitungsstand kurz festhalten.
Den passenden Umfang können Sie direkt im Drohnenvermessungs-Konfigurator mit den gewünschten Lieferobjekten zusammenstellen.
Regulierung, Datenschutz und Voraussetzungen
Für die Datenlieferung selbst gibt es nicht das eine universelle Drohnenformat. Rechtlich und organisatorisch entscheidend sind vielmehr Flugzulässigkeit, Datenschutz, Auftragsscope, Nutzungsrechte, Aufbewahrung und die klare Abgrenzung zur amtlichen Vermessung.
Flugprüfung und Geozonen
Vor jedem Einsatz sind Standort, Flugumfeld, allfällige Geozonen und betroffene Dritte zu prüfen. Gerade innerorts, in Flughafennähe oder bei sensiblen Anlagen ist eine objektspezifische Abklärung nötig. Dieser Artikel ersetzt keine Bewilligungsprüfung.
Datenschutz und Nachbargrundstücke
Orthofotos und Inspektionsbilder können Personen, Fahrzeuge, Nachbargrundstücke oder sensible Anlagen erfassen. Deshalb sollten Flugroute, Bildausschnitt, Speicherort, Weitergabe und Löschung vorab festgelegt werden. Für Planungsdaten gilt: So viel erfassen wie nötig, so wenig Drittdaten wie möglich.
Wirtschaftlichkeit: welche Daten lohnen sich?
Die Kosten hängen weniger am Dateinamen als am Bearbeitungsaufwand. Ein Orthofoto ist meist schneller erstellt als ein bereinigter DWG-Plan mit Layerstruktur. Eine Punktwolke kann automatisch exportiert werden, ein BIM-fähiges Bestandsmodell erfordert zusätzliche Modellierung und Fachinterpretation.
- Orthofoto lohnt sich fast immer, wenn eine massstabsgetreue Übersicht, Dokumentation oder GIS-Grundlage benötigt wird.
- Punktwolke lohnt sich bei 3D-Bestand, Dachgeometrie, Höhenbezug oder späterer Modellierung.
- DGM und Volumen lohnen sich, wenn Mengen, Aushub, Halden oder Geländeänderungen nachvollziehbar berechnet werden sollen.
- DWG/DXF lohnen sich, wenn Planer direkt mit Kanten, Flächen und Layern weiterarbeiten und manuelle Nachzeichnung vermeiden wollen.
Grenzen und Entscheidungshilfe
Seriöse Datenlieferung heisst auch, Grenzen sichtbar zu machen. Ein Drohnenflug kann nur erfassen, was sichtbar, erreichbar und methodisch auswertbar ist. Die spätere Datei darf deshalb nicht mehr Genauigkeit suggerieren, als die Messgrundlage hergibt.
- Verdeckte Bereiche unter Bewuchs, Schnee, Wasser, Dachaufbauten oder Gerüsten können photogrammetrisch fehlen oder ungenau sein.
- Reflektierende, glatte, dunkle oder texturarme Oberflächen erschweren die Bildauswertung.
- DWG/DXF-Linien sind interpretierte Planungsdaten und keine automatische Garantie für amtliche Genauigkeit.
- Für Grenzpunkte, Kataster, Absteckung oder rechtlich verbindliche Vermessung braucht es die zuständige Fachstelle.
- BIM-Modelle entstehen nicht automatisch aus einer Punktwolke; Bauteile, Ebenen und Semantik müssen zusätzlich modelliert werden.
Als Faustregel gilt: Wenn Sie nur dokumentieren wollen, starten Sie mit Orthofoto und Bildern. Wenn gerechnet oder geplant wird, prüfen Sie Punktwolke, DGM, Volumen oder DWG im Konfigurator.
Häufige Fragen
Welches Datenformat brauche ich für CAD?+
Für CAD ist meist DWG oder DXF am praktischsten. Wichtig ist aber, ob nur ein Orthofoto hinterlegt werden soll oder ob Dachkanten, Flächen, Bruchkanten und Objekte vektorisiert werden müssen. Diese Vektorisierung ist ein eigener Auswertungsschritt.
Ist eine Punktwolke schon ein BIM-Modell?+
Nein. Eine Punktwolke ist eine dichte 3D-Messreferenz. Ein BIM-Modell entsteht erst, wenn daraus Bauteile, Ebenen, Materialien und Informationen modelliert werden.
Was ist der Unterschied zwischen Orthofoto und normalem Luftbild?+
Ein Orthofoto ist geometrisch entzerrt und massstabsgetreu. Ein normales Luftbild kann perspektivisch verzerrt sein und eignet sich deshalb nicht automatisch zum Messen.
Kann Vigosky Daten im Schweizer Koordinatensystem liefern?+
Projektabhängig können Lage- und Höhenbezüge abgestimmt werden. Für eine robuste Einbindung in GIS oder bestehende CAD-Daten müssen Koordinatensystem, Kontrollpunkte und gewünschte Genauigkeit vor dem Flug geklärt werden.
Welches Format eignet sich für Volumenberechnung?+
Für Volumen sind Geländemodell, Punktwolke und ein klar definierter Volumenbericht wichtig. Entscheidend ist die Bezugsfläche: zum Beispiel Bestand, Sollmodell, Haldenfuss oder Vorher-Nachher-Vergleich.
Ersetzt ein DWG aus Drohnendaten die amtliche Vermessung?+
Nein. Ein DWG aus Drohnendaten ist eine Planungs- und Arbeitsgrundlage. Für amtliche Vermessung, Grenzpunkte oder rechtlich verbindliche Zwecke braucht es die zuständige Fachstelle.
Warum kostet ein CAD-Plan mehr als ein Orthofoto?+
Ein CAD-Plan erfordert Interpretation, Bereinigung und Vektorisierung. Das Orthofoto wird photogrammetrisch berechnet; CAD-Linien müssen fachlich sinnvoll aus den Messdaten abgeleitet werden.
Wie gross werden Drohnendaten?+
Das hängt von Fläche, Auflösung und Lieferobjekt ab. Punktwolken und Höhenmodelle können schnell sehr gross werden; deshalb sind Zuschnitt, Kachelung und passende Kompression für die Übergabe wichtig.
