Orthofoto und Topografie mit Drohne: präzise Grundlagen für Planung und GIS
Wie Drohnen aus Luftbildern Orthofoto, Geländemodell, Höhenlinien und CAD/GIS-Daten ableiten - mit ehrlicher Einordnung zu Genauigkeit, Regulierung und Grenzen.
Planungsentscheide scheitern oft nicht an fehlender Software, sondern an einer veralteten Grundlage. Ein Luftbild aus dem Kartenviewer zeigt den Kontext, ersetzt aber kein aktuelles, objektbezogenes Orthofoto. Ein amtliches Höhenmodell beschreibt die Schweiz flächig, kann aber für eine Baustelle, eine Parzelle oder eine neue Geländeänderung zu grob oder nicht aktuell genug sein. Eine Drohnenbefliegung schliesst diese Lücke mit einer frischen, massstabsgetreuen Aufnahme und einem Höhenmodell des konkreten Perimeters.
Dieser Ratgeber richtet sich an Architekturbüros, Bauleitungen, Immobilienentwickler, Gemeinden, Landschaftsplaner, Ingenieurbüros und Eigentümer in der Deutschschweiz. Er erklärt, wann Orthofoto und Topografie per Drohne sinnvoll sind, welche Datenprodukte entstehen, wie sie sich von swisstopo-Daten unterscheiden und welche Entscheidungen vor einem Flug geklärt werden sollten.
Die Methode ersetzt keine amtliche Vermessung, keine Grenzfeststellung und keine objektspezifische Rechts- oder Bewilligungsprüfung. Vigosky arbeitet standardmässig photogrammetrisch im relativen cm-Bereich. Für absolute Lage, Koordinatenbezug, Kontrollpunkte, Datenschutz und BAZL-Vorgaben muss jedes Projekt sauber vorbereitet werden.
Das Wichtigste in Kürze
- Ein Drohnen-Orthofoto ist ein entzerrtes, massstabsgetreues Luftbild des aktuellen Objektzustands und eignet sich für Planung, Dokumentation und GIS-Kontext.
- Topografische Ergebnisse entstehen aus überlappenden Bildern als Punktwolke, Oberflächenmodell, Geländemodell und Höhenlinien; die Qualität hängt vom Workflow ab.
- swisstopo-Daten sind starke amtliche Basisdaten, ersetzen aber keine aktuelle objektbezogene Aufnahme bei kleinen Perimetern, Baustellen oder kürzlich veränderten Flächen.
- Typische Lieferobjekte sind GeoTIFF-Orthofoto, LAS/LAZ-Punktwolke, DGM/DOM, Höhenlinien, DWG/DXF und bei Bedarf ein texturiertes 3D-Modell.
- BAZL-Flugregeln, geografische Einschränkungen, Sichtverbindung, Privatsphäre und Nachbargrundstücke müssen vor jedem Einsatz geprüft werden.
- Grenzen entstehen bei Bewuchs, Wasser, spiegelnden Flächen, verdeckten Geländekanten, Schatten und Anforderungen an amtliche oder millimetergenaue Vermessung.
Warum Orthofoto und Topografie per Drohne relevant sind
Der operative Nutzen liegt in der Verbindung von Bild und Höhe. Ein Orthofoto zeigt den aktuellen Zustand massstabsgetreu, ein Höhenmodell macht Gefälle, Böschungen und Geländeversprünge messbar. Zusammen entsteht eine Grundlage, auf der Planung, Ausschreibung, Bauleitung und GIS-Abgabe dieselbe Realität betrachten.
Aktueller Ist-Zustand

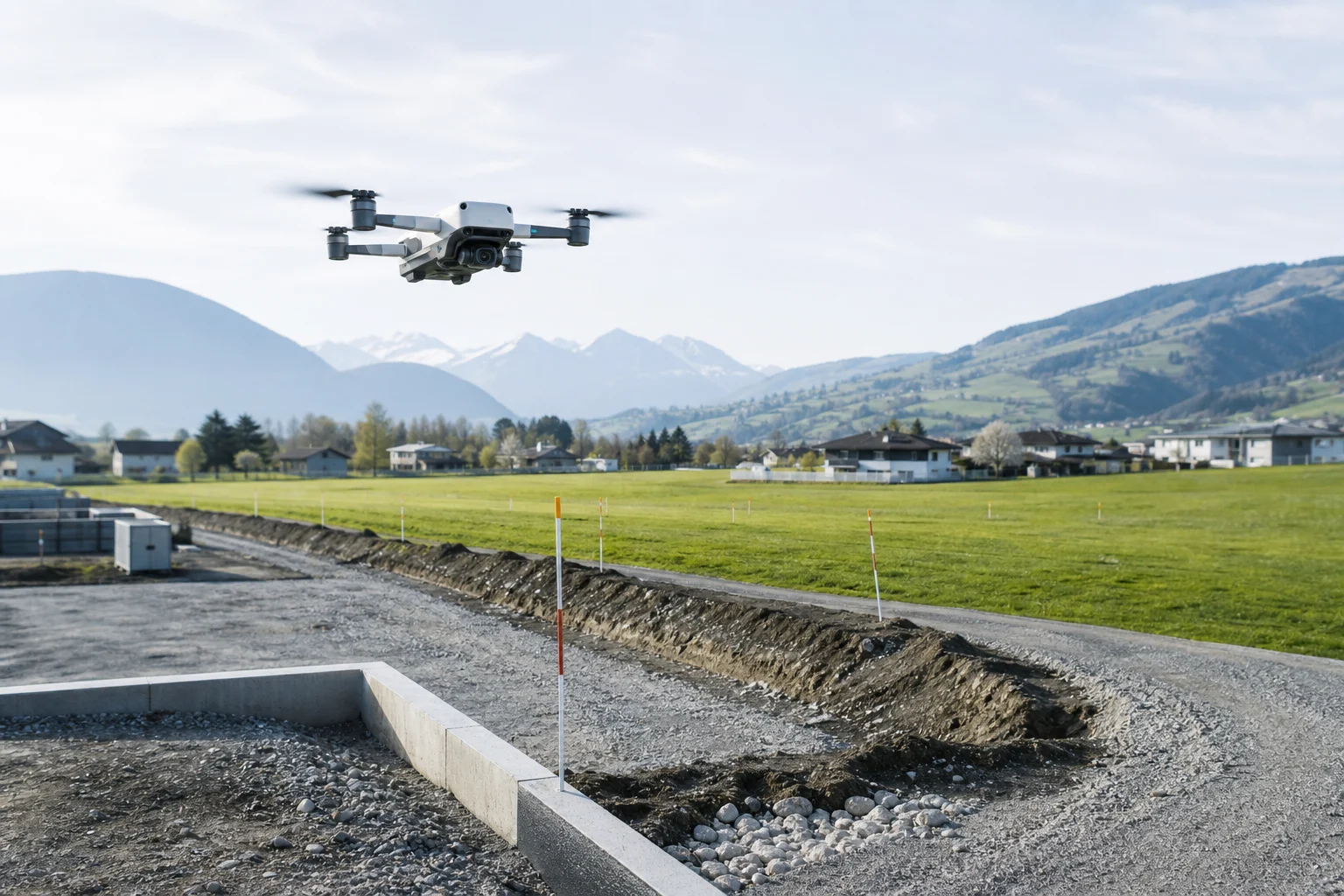

Viele Projekte starten mit Plänen, Katasterauszügen oder älteren Luftbildern. Das reicht für den Überblick, nicht immer für den Entscheid. Eine Drohne erfasst den Zustand zum gewünschten Stichtag: Baugruben, Zufahrten, Böschungen, Beläge, Vegetation, Materiallager und provisorische Installationen werden im selben Datensatz sichtbar.
Höhen statt nur Fläche
Topografie ist mehr als ein Luftbild. Aus der Photogrammetrie entstehen 3D-Punkte, aus denen Oberflächenmodelle, Geländemodelle und Höhenlinien abgeleitet werden. Das hilft bei Entwässerung, Erschliessung, Aushubplanung, Geländeprofilen, Zufahrten und der Abstimmung mit CAD- oder GIS-Systemen.
Bessere Kommunikation
Ein Orthofoto ist für Bauherrschaft, Planung und Ausführung leicht lesbar. Gleichzeitig bleibt es technisch nutzbar, weil es georeferenziert und massstabsgetreu geliefert werden kann. Dadurch werden Rückfragen konkreter: Man diskutiert nicht abstrakt über Pläne, sondern über eine aktuelle, überprüfbare Grundlage.
0.5 m
kleinste Rasterweite von swissALTI3D laut swisstopo
15-40 Pkt/m²
durchschnittliche Punktdichte neuer swissSURFACE3D-LiDAR-Daten
120 m
maximale Flughöhe in der offenen Kategorie laut BAZL
cm-Bereich
relative photogrammetrische Genauigkeit im Vigosky-Standardangebot
Anwendungsfälle für Planung, Bau und GIS
Orthofoto und Topografie per Drohne eignen sich überall dort, wo ein aktueller Perimeter flächig dokumentiert und in bestehende Planungswerkzeuge übernommen werden soll. Der Nutzen ist besonders hoch, wenn Gelände, Bestand und Nutzung gleichzeitig sichtbar sein müssen.
Bau- und Arealplanung
Für Neubau, Umbau, Umgebungsgestaltung oder Arealentwicklung liefert die Drohne Orthofoto, Geländemodell und Höhenlinien als aktuelle Grundlage. Das ist nützlich, wenn Zufahrten, Böschungen, Beläge, Entwässerung oder bestehende Bauten noch nicht sauber in den Planunterlagen abgebildet sind.
Umgebung, Entwässerung und Hangsituation
Bei Hanglagen, Hofentwässerung, Zufahrten und Aussenanlagen zählt der Höhenverlauf. Ein drohnenbasiertes Modell zeigt Gefälle, Geländekanten und Übergänge flächig. Für technische Detailplanung bleibt eine objektspezifische Prüfung nötig, aber die Vorplanung wird belastbarer.
Bestandsdokumentation und Baufortschritt
Wiederholte Befliegungen dokumentieren Veränderungen zwischen zwei Stichtagen. So lassen sich Baufortschritt, provisorische Installationen, Materiallager oder fertige Umgebungsschichten visuell und geometrisch vergleichen.
GIS, CAD und Behördenabgaben
- Orthofoto: massstabsgetreue Grundlage für Lageplan, Dokumentation und GIS-Hintergrund.
- Höhenlinien: verständliche Darstellung von Gelände, Böschungen und Gefälle.
- Punktwolke: 3D-Grundlage für CAD, Mengenermittlung und Modellierung.
- DGM/DOM: Datenbasis für Profile, Entwässerungsvorprüfung und Vergleich mit Planflächen.
Passende Leistungsseiten sind Orthofoto & Topografie im Konfigurator, Drohnenvermessung St. Gallen für Hanglagen und Drohnenvermessung Chur für alpine Topografie.
Technik: Orthofoto, Punktwolke, DGM und Genauigkeit
Genauigkeit entsteht nicht durch das Luftbild allein, sondern durch den gesamten Workflow: Flugplanung, Überlappung, Bildqualität, stabile Referenzen, Auswertung und Qualitätskontrolle. Ein gutes Orthofoto ist deshalb ein Vermessungsprodukt, nicht einfach ein schönes Drohnenfoto.
Methodenvergleich
Für kleine und mittlere Projektperimeter ist Photogrammetrie oft die wirtschaftliche Standardmethode. Amtliche swisstopo-Daten bleiben wertvoll als Kontext und Basisdaten, während terrestrische Vermessung für Grenzpunkte, Absteckungen und höchste Einzelpunktgenauigkeit nötig bleibt.
| Kriterium | Drohnen-Photogrammetrie | swisstopo-Basisdaten |
|---|---|---|
| Aktualität | projektspezifischer Flugtermin | abhängig vom Nachführungszyklus |
| Perimeter | kleines bis mittleres Objekt | landesweite Abdeckung |
| Bildprodukt | aktuelles Orthofoto | amtliche Luftbilder/Karten je nach Layer |
| Höhenprodukt | Punktwolke, DOM, DGM ableitbar | swissALTI3D, swissSURFACE3D |
| Einsatz | Planung, Dokumentation, Bauzustand | Grundlage, Kontext, Referenz |
| Grenze | Sichtbarkeit und Referenzierung | nicht immer objektaktuell |
Referenzierung und Kontrollpunkte
Für reine Dokumentation kann ein relativ genauer Datensatz genügen. Sobald Daten in CAD oder GIS mit anderen Ebenen kombiniert werden, müssen Koordinatensystem, Passpunkte und Kontrollpunkte sauber definiert sein. In der Schweiz ist LV95/LN02 für viele Geodaten der naheliegende Bezug.
Auflösung und Modellgrenzen
Die Bildauflösung hängt von Flughöhe, Kamera, Objektiv und Flugplanung ab. Der photogrammetrische cm-Bereich ist für viele Planungs- und Dokumentationsaufgaben ausreichend, ersetzt aber keine millimetergenaue Einzelpunktmessung. Bewuchs, Schatten, Wasser und spiegelnde Oberflächen können die Modellbildung verschlechtern.

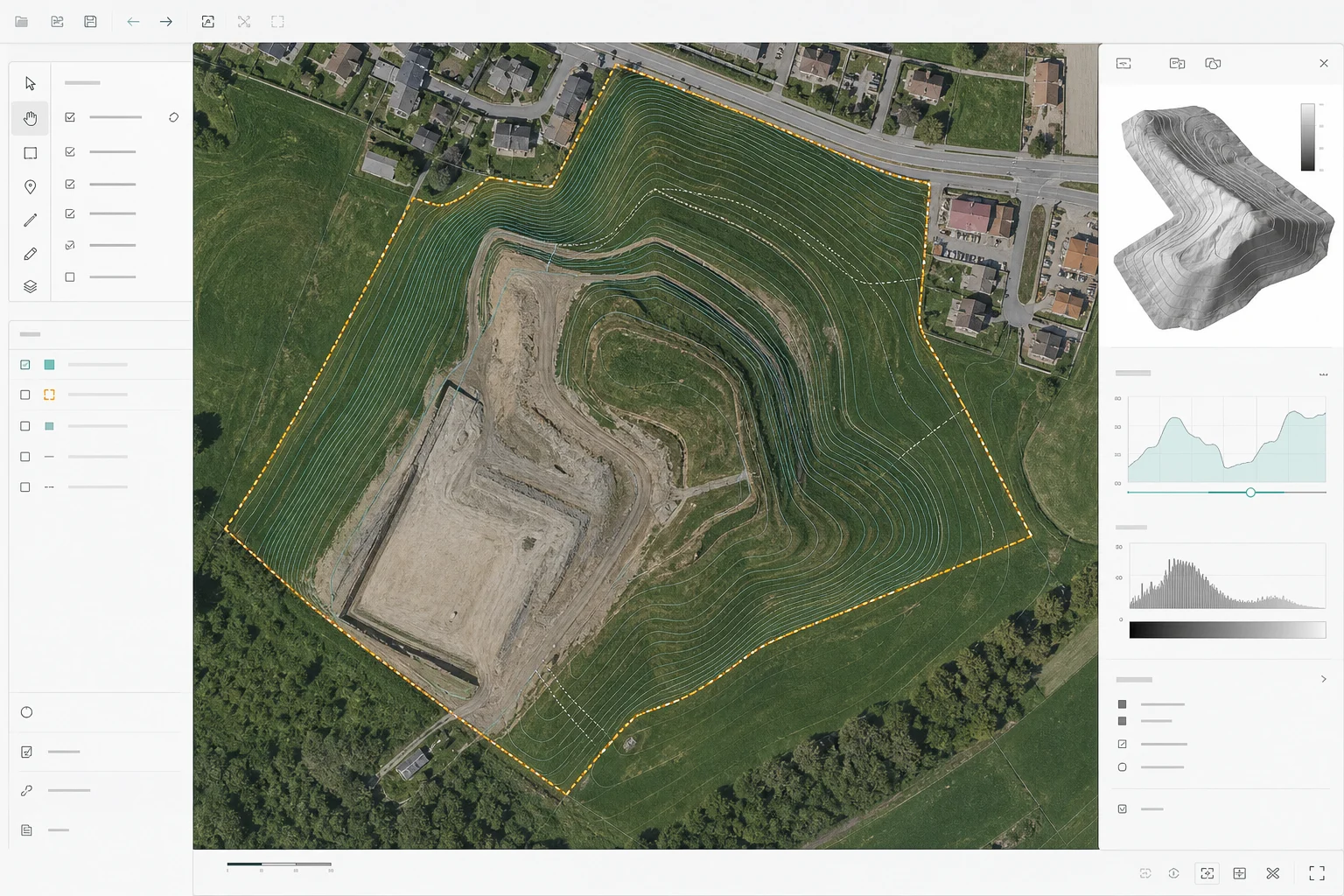

Ein Orthofoto beantwortet die Frage, was wo liegt; ein Höhenmodell beantwortet zusätzlich, wie das Gelände geformt ist. Für belastbare Planung braucht es meist beides.

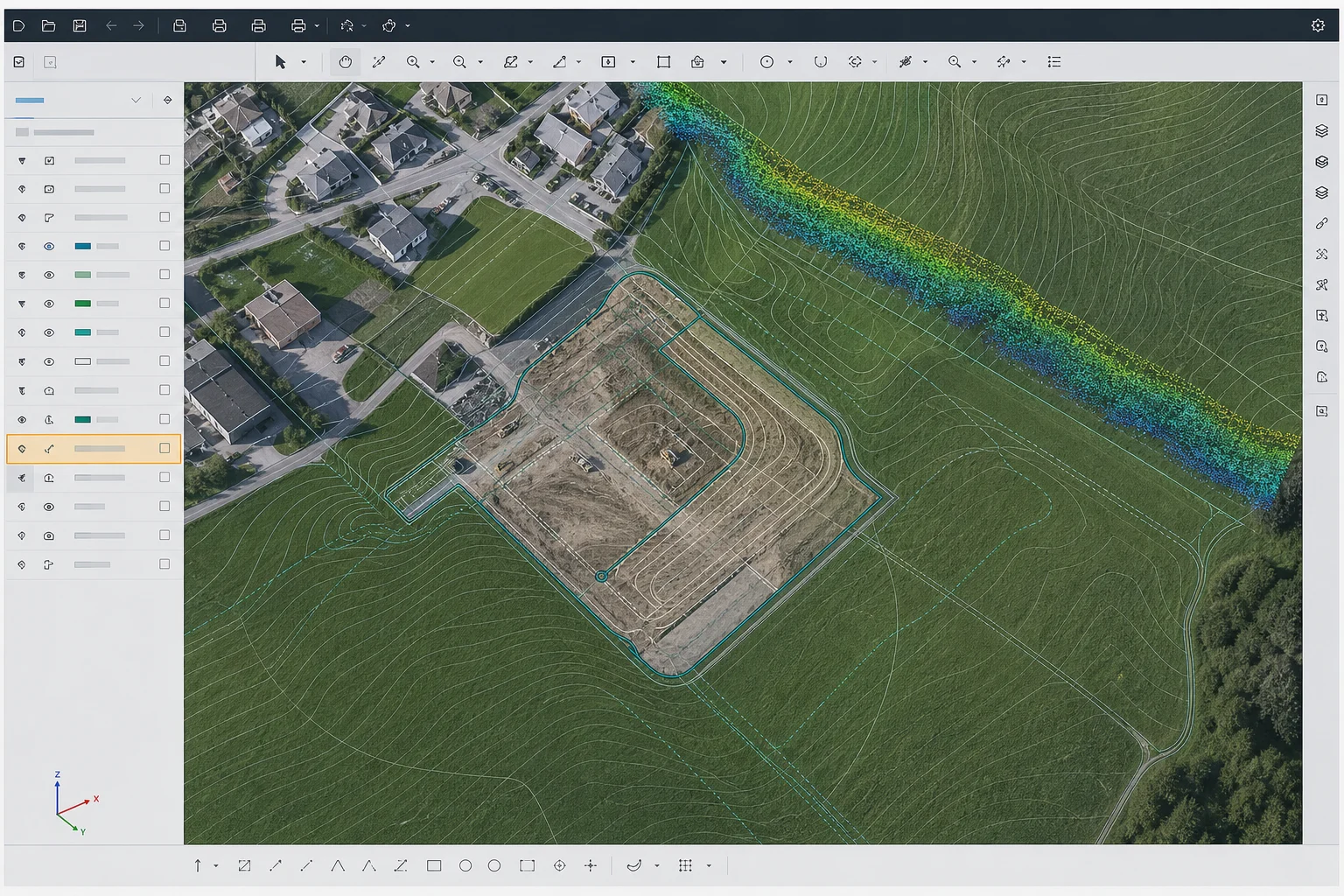

Ergebnisse und Datenformate für CAD und GIS
Der Wert einer Drohnenvermessung entsteht erst, wenn die Daten in den vorhandenen Werkzeugen weiterverwendet werden können. Deshalb sollten Lieferobjekte, Koordinatensystem, Dateiformate und gewünschte Auswertungen vor dem Flug festgelegt werden.
| Produkt | Format | Verwendung |
|---|---|---|
| Orthofoto | GeoTIFF | massstabsgetreues Luftbild, GIS, Dokumentation |
| Punktwolke | LAS/LAZ, E57 | 3D-Geometrie, CAD, Mengenermittlung |
| Oberflächenmodell | GeoTIFF, XYZ | DOM, Höhenanalyse, Profile |
| Geländemodell | GeoTIFF, XYZ | DGM, Topografie, Gefälle |
| Höhenlinien | DWG, DXF, SHP | Planbeilage, Geländeinterpretation |
| CAD-Plan | DWG, DXF | Vektorisierung, Planungsgrundlage |
swisstopo stellt grosse Geodatensätze je nach Produkt in räumlichen Einheiten bereit und beschreibt für swissSURFACE3D Formate wie LAZ/COPC oder LAS. Für Projektabgaben sind kompakte, sauber zugeschnittene Lieferpakete sinnvoller als unkommentierte Rohdaten. Entscheidend ist, dass Empfänger wissen, welches Produkt für welche Auswertung gedacht ist.
Ablauf eines Orthofoto- und Topografieprojekts
Ein belastbares Ergebnis entsteht durch Prozessdisziplin. Gerade bei Topografie ist die Vorbereitung wichtiger als die reine Flugzeit, weil Referenzierung, Perimeter und Auswertungsziel die Qualität der Daten bestimmen.
- 1Ziel klären: Orthofoto, Höhenlinien, DGM, DOM, Punktwolke oder CAD-Plan werden projektspezifisch definiert.
- 2Perimeter festlegen: Fläche, Nachbarbereiche, Zugänge, Hindernisse und sensible Zonen werden geprüft.
- 3Flug planen: Flughöhe, Überlappung, Wetter, Licht, Sichtverbindung und BAZL-Geozonen werden kontrolliert.
- 4Referenz setzen: Je nach Anspruch werden Passpunkte oder Kontrollpunkte geplant und eingemessen.
- 5Befliegung durchführen: Der Perimeter wird systematisch mit ausreichender Überdeckung aufgenommen.
- 6Auswerten und liefern: Orthofoto, Modelle, Höhenlinien und CAD/GIS-Daten werden geprüft und im vereinbarten Format abgegeben.
Für eine erste Einschätzung starten Sie direkt im Richtpreis-Konfigurator oder prüfen den allgemeinen Ablauf einer Drohnenvermessung.
Regulatorik, Datenschutz und Voraussetzungen
Für Drohnenflüge in der Schweiz ist das BAZL die zentrale Fachstelle. Entscheidend ist nicht, ob der Flug gewerblich ist, sondern ob die Regeln der offenen Kategorie eingehalten werden können oder ob der Einsatz in die spezielle Kategorie fällt.
BAZL-Regeln und Geozonen
In der offenen Kategorie gelten unter anderem Sichtverbindung, maximal 120 m über Grund, kein Überflug von Menschenansammlungen und die Einhaltung geografischer Flugeinschränkungen. Die BAZL-FAQ bestätigt, dass Vermessungsflüge erlaubt sind, sofern die Regeln eingehalten werden; andernfalls braucht es eine Betriebsbewilligung in der speziellen Kategorie.
Privatsphäre und Nachbargrundstücke
Orthofotos können Personen, Fahrzeuge, Gärten, Fenster oder Nachbargrundstücke erfassen. Das BAZL verlangt, die Privatsphäre zu respektieren; der EDÖB weist beim Umgang mit Fotos auf das Recht am eigenen Bild hin. Für Projekte bedeutet das: Perimeter begrenzen, Flugroute sauber planen, unnötige Aufnahmen vermeiden und sensible Bereiche bei Bedarf maskieren oder ausschliessen.
Wirtschaftlichkeit und Nutzen
Die Wirtschaftlichkeit hängt weniger an einem einzelnen Quadratmeterpreis als an der Frage, welche Entscheidungen durch die Daten schneller oder belastbarer werden. Ein Orthofoto mit Topografie kann mehrere Arbeitsschritte zusammenführen: Begehung, Fotodokumentation, Höhenaufnahme und Planungsgrundlage.
- Weniger Feldaufwand: Ein Perimeter wird flächig erfasst, statt viele Einzelpunkte manuell aufzunehmen.
- Bessere Abstimmung: Bauherrschaft, Planung und Ausführung arbeiten mit demselben aktuellen Bild.
- Frühere Risikoerkennung: Gefälle, Engstellen, Böschungen, verdeckte Kanten und Hindernisse werden sichtbar.
- Mehrfachnutzung: Derselbe Datensatz kann Dokumentation, CAD, GIS, Höhenlinien und 3D-Kontext bedienen.
Grenzen und Entscheidungshilfe
Eine seriöse Entscheidung benennt die Grenzen früh. Orthofoto und Topografie per Drohne sind starke Grundlagen, aber nicht für jede Messaufgabe das richtige Instrument.
- Keine amtliche Vermessung: Grenzpunkte, Katasterfragen und rechtlich verbindliche Lagefeststellungen gehören zu den zuständigen Fachstellen.
- Bewuchs und verdeckte Flächen: Photogrammetrie sieht nur, was die Kamera sieht; dichtes Gras, Bäume oder Material verdecken den Boden.
- Schwierige Oberflächen: Wasser, Glas, glänzende Dächer, Schnee und homogene dunkle Flächen können die Bildauswertung verschlechtern.
- Absolute Genauigkeit: Für GIS- oder CAD-Überlagerung braucht es saubere Referenzierung; reine Bilddaten reichen nicht immer.
- Regulatorik und Datenschutz: Dichte Stadtlagen, Flugzonen, Menschen im Umfeld und Nachbargrundstücke müssen vorab geprüft werden.
Als Faustregel gilt: Wenn Sie eine aktuelle, flächige und visuell nachvollziehbare Grundlage brauchen, ist die Drohne stark. Wenn es um Grenzpunkte, Absteckung oder millimetergenaue Einzelpunkte geht, braucht es zusätzliche Vermessung. Eine erste Einordnung erhalten Sie über die Startseite oder telefonisch unter +41 78 240 07 28.
Häufige Fragen
Was ist ein Orthofoto aus einer Drohnenbefliegung?+
Ein Orthofoto ist ein entzerrtes, massstabsgetreues Luftbild. Im Unterschied zu einem normalen Foto sind perspektivische Verzerrungen rechnerisch korrigiert, sodass Flächen und Objekte in einem passenden Koordinatenbezug ausgewertet werden können. Für Planung und Dokumentation ist es deshalb deutlich nützlicher als ein reines Schrägbild.
Was ist der Unterschied zwischen DGM und DOM?+
Ein digitales Oberflächenmodell (DOM) bildet sichtbare Oberflächen wie Dächer, Bäume, Beläge und Gelände ab. Ein digitales Geländemodell (DGM) soll die Geländeoberfläche ohne Bewuchs und Bebauung darstellen. Aus Drohnendaten ist ein DGM nur dann belastbar, wenn Bodenpunkte sichtbar oder sauber ableitbar sind.
Ersetzt ein Drohnenmodell die swisstopo-Daten?+
Nein. swisstopo-Daten sind amtliche Basisdaten mit dokumentierter Abdeckung, Qualität und Nachführung. Eine Drohnenbefliegung ergänzt sie, wenn ein aktueller, kleiner oder veränderter Projektperimeter gebraucht wird. In vielen Projekten ist die Kombination aus amtlichem Kontext und objektbezogener Aufnahme sinnvoll.
Wie genau sind Orthofoto und Höhenmodell per Drohne?+
Vigosky positioniert die Standardleistung photogrammetrisch im relativen cm-Bereich. Die absolute Genauigkeit hängt von Referenzierung, Kontrollpunkten, Flugplanung, Oberfläche und Auswertung ab. Für amtliche Vermessung, Absteckung oder millimetergenaue Einzelpunkte ist eine zusätzliche Fachvermessung nötig.
Welche Datenformate kann ich für CAD oder GIS erhalten?+
Typisch sind GeoTIFF für Orthofoto und Höhenmodell, LAS/LAZ oder E57 für Punktwolken, DWG/DXF für CAD-Linien und Höhenlinien sowie SHP oder vergleichbare GIS-Formate nach Bedarf. Vor dem Flug sollte geklärt werden, welche Software die Daten später verarbeitet.
Braucht ein Orthofoto-Flug eine BAZL-Bewilligung?+
Wenn die Regeln der offenen Kategorie eingehalten werden, ist keine vorgängige Betriebsbewilligung des BAZL nötig. Dazu gehören unter anderem Sichtverbindung, maximal 120 m über Grund und die Einhaltung geografischer Einschränkungen. Kann eine Regel nicht eingehalten werden, fällt der Einsatz in die spezielle Kategorie und muss bewilligt werden.
Wie wird Datenschutz bei Orthofotos berücksichtigt?+
Der Perimeter wird so geplant, dass nur das beauftragte Objekt und notwendige Umgebung erfasst werden. Personen, private Bereiche, Nachbargrundstücke und sensible Areale werden nach Möglichkeit vermieden oder in der Auswertung eingeschränkt. Bei identifizierbaren Personen oder privaten Bereichen ist besondere Sorgfalt nötig.
Wann ist eine Drohnenaufnahme nicht sinnvoll?+
Nicht sinnvoll oder nur eingeschränkt geeignet ist sie bei starkem Bewuchs, Schnee, Wasserflächen, spiegelnden Oberflächen, schlechtem Wetter, fehlender Flugmöglichkeit oder wenn nur wenige hochpräzise Einzelpunkte benötigt werden. Dann kann terrestrische Vermessung oder eine kombinierte Methode besser passen.
