Ratgeber
Drohnenvermessung in der Industrie: Anwendungen, Technik und Wirtschaftlichkeit
Volumen, Anlagen, Areale: Wie industrielle Drohnenvermessung den Aufwand senkt, die Arbeitssicherheit erhöht und belastbare Daten liefert - mit ehrlichem Blick auf Genauigkeit, Regulatorik und Grenzen.
Drohnenvermessung hat sich in der Schweizer Industrie vom Pilotversuch zum Standardwerkzeug entwickelt. Steinbrüche, Kies- und Deponiebetriebe in den Kantonen St. Gallen und Graubünden lassen ihre Areale seit über einem Jahrzehnt aus der Luft erfassen. Überall dort, wo grosse Flächen, hohe Anlagen oder schwer zugängliche Strukturen vermessen werden müssen, liefert die Befliegung binnen Stunden eine dichte, georeferenzierte Datengrundlage - während terrestrische Methoden Tage benötigen und Personal in Höhen oder enge Räume schicken.
Dieser Ratgeber richtet sich an industrielle Entscheiderinnen und Entscheider aus Anlagenbau, Energieversorgung, Bau und Generalunternehmung, Facility-Management, Logistik sowie Rohstoffgewinnung. Er ordnet die Anwendungsfälle, erklärt die Technik hinter den Zentimeterwerten, zeigt die Datenformate für CAD, BIM und GIS und benennt die regulatorischen Rahmenbedingungen des BAZL.
Wir formulieren bewusst zurückhaltend: Wo Messwerte genannt werden, sind sie als Bereich angegeben, und wo die Methode an Grenzen stösst, sagen wir es. Drohnenvermessung ersetzt nicht die amtliche Vermessung und nicht jede Sachverständigenprüfung - aber sie verschiebt das Verhältnis von Aufwand, Sicherheit und Datenqualität spürbar zugunsten der Auftraggeberschaft.
Das Wichtigste in Kürze
- RTK-/PPK-Drohnen erreichen unter guten Bedingungen ±1-3 cm Lage- und ±2-5 cm Höhengenauigkeit; die Volumenabweichung bleibt in der Praxis typischerweise unter ±3 Prozent.
- Der grösste Hebel ist die Arbeitssicherheit: Halden, Tanks, Kamine und Dächer werden erfasst, ohne dass Personal Höhen besteigt oder enge Räume befährt - und meist ohne Betriebsunterbruch.
- Photogrammetrie ist der kosteneffiziente Standard für offene, texturreiche Flächen; LiDAR ist bei Vegetation, Schatten, komplexer Geometrie und dunklen Materialien überlegen.
- Standardlieferung sind Orthofoto (GeoTIFF), Punktwolke (LAS/LAZ), DGM/DOM, 3D-Mesh (OBJ) und CAD/BIM-Daten (DWG/DXF/IFC) im System CH1903+/LV95.
- Gewerbliche Einsätze ausserhalb der offenen Kategorie erfordern eine BAZL-Bewilligung (STS, PDRA oder SORA) und mindestens CHF 1 Mio. Haftpflicht.
- Photogrammetrie ist kein Ersatz für die amtliche Vermessung; die absolute Genauigkeit braucht Bodenpasspunkte, und für Präzisionspunkte bleibt der Tachymeter überlegen.
Warum Drohnen in der industriellen Vermessung
Der wirtschaftliche Reiz der Drohne liegt selten allein im Preis pro Quadratmeter - er liegt in der Kombination aus Geschwindigkeit, Sicherheit und Datendichte. Eine einzelne Befliegung produziert Millionen georeferenzierter Messpunkte, wo ein Tachymeter pro Tag Hunderte erfasst. Das verschiebt die Frage von 'können wir das messen' zu 'wie schnell liegen die Daten vor'.
Arbeitssicherheit und HSE
Der stärkste Hebel ist die Arbeitssicherheit. Halden müssen nicht mehr begangen, Tanks nicht befahren, Kamine und Dächer nicht bestiegen werden. Confined-Space-Einsätze - das Arbeiten in engen, schlecht belüfteten Räumen - gehören zu den anspruchsvollsten Tätigkeiten im Anlagenbetrieb. Die Drohne nimmt das Risiko aus der Gleichung, indem sie die Inspektion aus sicherer Distanz oder mit einer kollisionsresistenten Käfig-Drohne übernimmt.
Stillstand vermeiden
Gerüstbau und Begehung bedeuten oft einen Produktionsunterbruch. Eine Drohne erfasst eine Anlage im laufenden Betrieb in Stunden statt Tagen. Gerade bei Halden- und Deponiebefliegungen ist der entfallende Betriebsunterbruch ein dokumentierter Vorteil: Es muss weder der Betrieb angehalten noch eine gefährliche Zone betreten werden.
Datenqualität und Wiederholbarkeit
Vorprogrammierte Flugrouten liefern bei jeder Wiederholung vergleichbare Datensätze - unabhängig von Tagesform oder Personenwechsel. Das macht Drohnendaten ideal für wiederkehrendes Monitoring: Quartalsbilanzen von Lagerbeständen, jährliche Deponiebilanzen oder Baufortschritt lassen sich Periode für Periode konsistent gegenüberstellen. Schweizer Anbieter führen das jährliche Deponiemonitoring seit Jahren auf diesem Weg durch.
1-3 cm
Lagegenauigkeit mit RTK/PPK und Bodenpasspunkten
unter 3 %
typische Volumenabweichung in der Praxis
ca. 64 %
Zeitersparnis im Feldbeispiel der Frontiers-Studie 2022
Millionen
Messpunkte pro Flug statt Hunderte pro Tag
Anwendungsfälle in der Industrie
Die Bandbreite reicht von der Volumenbilanz einer Kieshalde bis zur Thermografie eines Industriedachs. Allen Fällen gemeinsam ist, dass eine flächige oder hochgelegene Erfassung aus der Luft schneller, sicherer oder überhaupt erst wirtschaftlich machbar wird.

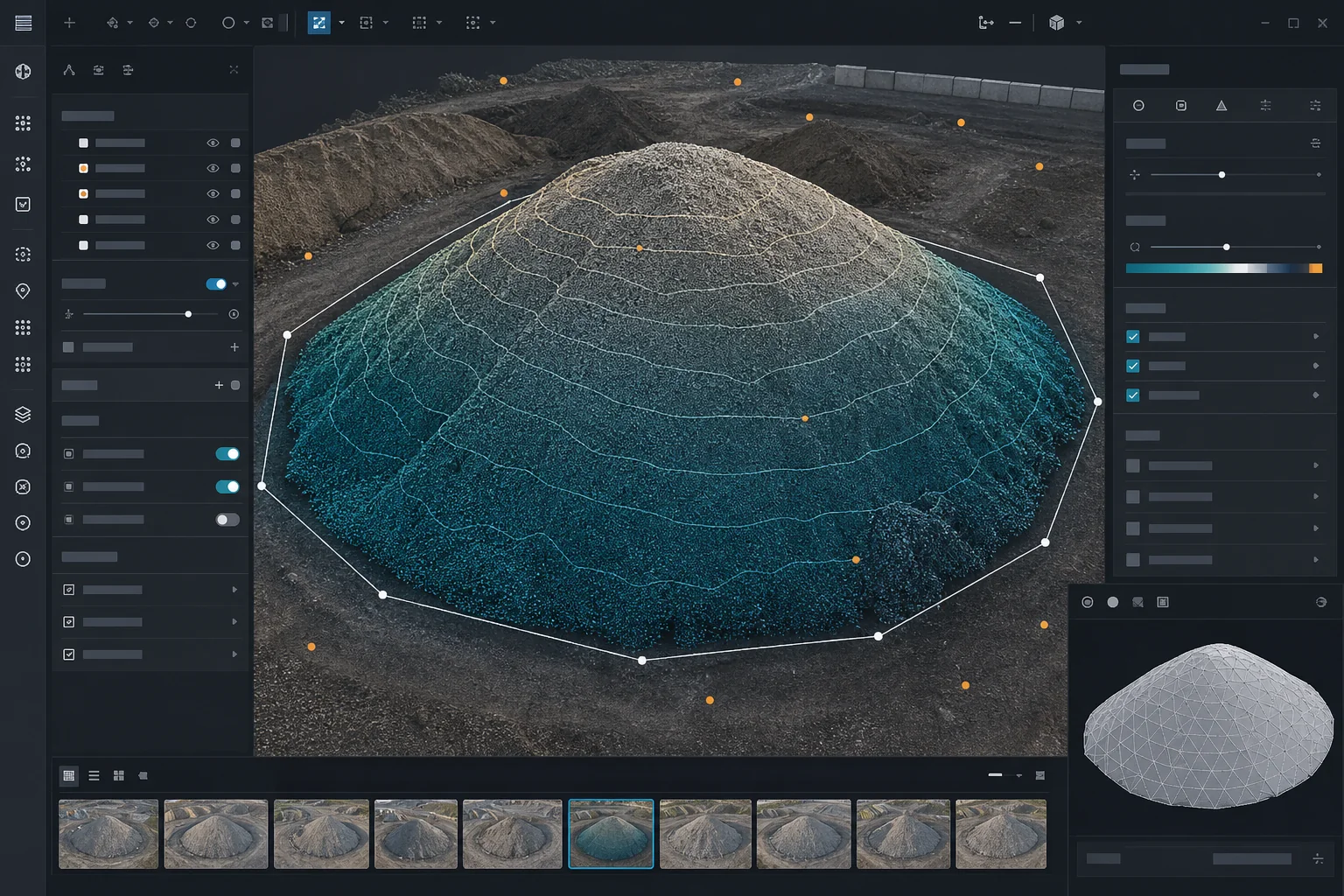

Volumen- und Schüttgutvermessung

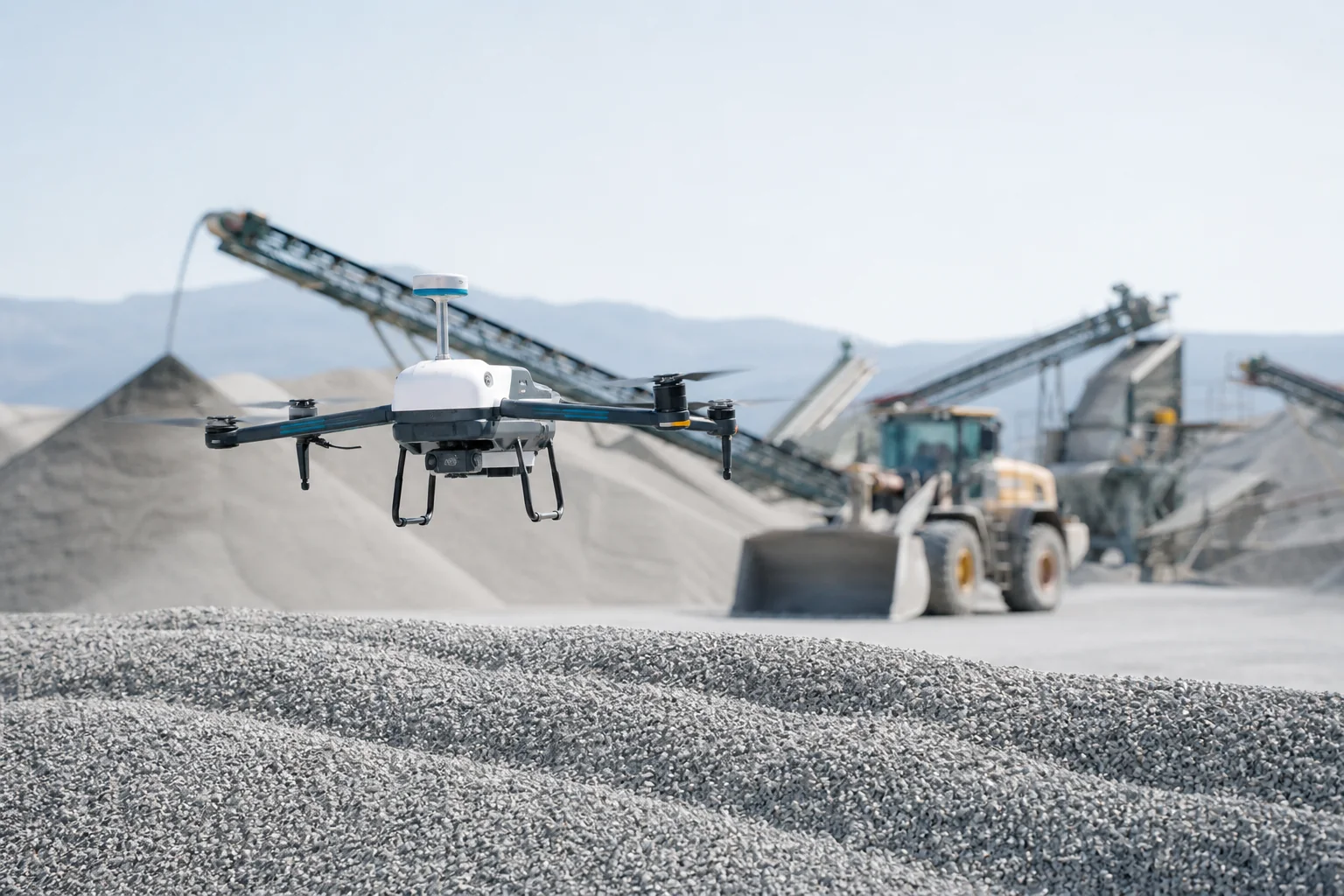

Halden aus Kies, Sand, Schotter, Salz oder Bauschutt werden per Photogrammetrie erfasst und liefern Volumenwerte in Kubikmetern. Eine unabhängige Feldstudie (Frontiers 2022, Steinbruch Njuli) mass per Drohne 258,7 m³ gegenüber einer Referenz von 265,4 m³ - eine Abweichung von rund 2,6 Prozent, innerhalb der branchenüblichen Toleranz von ±3 Prozent. Im selben Fallbeispiel benötigte die Drohne inklusive Auswertung 35 Minuten, die konventionelle Methode 97 Minuten.
Anlagen-, Tank-, Kamin- und Dachinspektion
Tanks, Kamine, Fackeln und Anlagenstrukturen werden visuell und thermografisch dokumentiert. Für geschlossene Räume kommt eine Käfig-Drohne wie die Flyability Elios 3 (Hersteller in Lausanne) zum Einsatz, die 4K-RGB, Thermalkamera und LiDAR kombiniert und auch in GPS-losen, inertisierten Umgebungen fliegt. Eine Thermografie-Befliegung deckt Auffälligkeiten an Elektroanlagen, Wärmeverluste an Gebäudehüllen und Lecks an Fernwärmeleitungen auf.
Bestandsdokumentation, As-Built und Digital Twin
Wo aktuelle Grundlagenpläne fehlen, liefert die Drohne Orthofoto und Geländemodell als Planungsgrundlage für Umbau, Erweiterung oder Rückbau. Die Punktwolke lässt sich in BIM-Umgebungen überlagern und zum Digital Twin verdichten. Schweizer Anbieter positionieren diesen Workflow ausdrücklich für industrielle Areale, wenn keine aktuellen Bestandspläne vorliegen.
Baufortschritt, PV-Aufmass und Aushub
- Baufortschritt: Regelmässige Befliegungen erlauben automatisierte Soll-Ist-Vergleiche der Punktwolke gegen das BIM-Modell - bei professionellem RTK/PPK-Workflow zentimetergenau.
- PV- und Solar-Aufmass: Flachdächer von Industriehallen werden für Belegungsplanung und Ertragsabschätzung präzise vermessen - relevant für die Energie-Perspektive jedes Areals.
- Areal- und Logistikvermessung: Lagerplätze und Stellflächen werden für Disposition und Infrastrukturplanung erfasst.
- Aushub- und Rückbau-Kubaturen: Aus der Differenz zweier Geländemodelle vor und nach dem Aushub lässt sich das bewegte Volumen rechnerisch nachweisen - dokumentiert etwa beim Projekt Überbauung Paradies in Flums SG.
Einen Überblick über unser Leistungsspektrum finden Sie unter Leistungen; für Flachdächer und Gewerbeobjekte im Grossraum Zürich siehe Drohnenvermessung Zürich, für Industrieareale Drohnenvermessung Winterthur.
Technik: Photogrammetrie, LiDAR, RTK und Genauigkeit
Die erreichbare Genauigkeit ist kein Gerätewert, sondern das Ergebnis eines Workflows: Sensorwahl, Flughöhe, Überlappung, GNSS-Korrektur und Bodenpasspunkte greifen ineinander. Wer Zentimeter braucht, braucht alle Glieder dieser Kette.
Photogrammetrie versus LiDAR
Photogrammetrie rekonstruiert die Oberfläche aus überlappenden Fotos und liefert farbige Punktwolken sowie texturierte Modelle - ideal auf offenen, gut beleuchteten, texturreichen Flächen. LiDAR misst aktiv per Laserpuls, durchdringt Vegetation, funktioniert bei Dunkelheit und ist unabhängig von der Textur. LiDAR-Systeme sind jedoch deutlich teurer; für Standardkubaturen dominiert im DACH-Markt die Photogrammetrie. Bei korrekter Ausführung erreichen beide Verfahren vergleichbare Genauigkeiten von rund 2-5 cm RMSE.
| Kriterium | Photogrammetrie (RGB) | LiDAR |
|---|---|---|
| Geeignete Fläche | offen, hell, texturreich | auch Vegetation, Schatten, Überhänge |
| Genauigkeit (RMSE) | rund 2-5 cm | rund 2-5 cm |
| Vegetationsdurchdringung | gering | hoch (mehrere Echos) |
| Ergebnis | farbige Punktwolke, Textur | präzise Geometrie, kein RGB |
| Systemkosten | tief | hoch |
| Schwäche | dunkle/glatte Flächen (Kohle, Wasser) | kein Farbbild |
RTK, PPK und Bodenpasspunkte
RTK (Real-Time Kinematic) korrigiert die Position während des Flugs in Echtzeit, PPK (Post-Processed Kinematic) nach dem Flug - beide erreichen Zentimetergenauigkeit, PPK ist robuster bei schwachem Mobilfunk. Ohne RTK/PPK und ohne Bodenpasspunkte (GCP) driftet die absolute Lage auf mehrere Meter. Für mittelgrosse Flächen gelten je nach Flächengrösse und Verteilung 5 bis 15 signalisierte Passpunkte als üblicher Rahmen; entscheidend ist eine gute Verteilung über das Areal.
Auflösung und absolute Grenzen
Die Bodenauflösung (GSD) liegt praxisüblich bei 1,5-3 cm pro Pixel; 1 cm ist mit RTK-Drohnen bei geringer Flughöhe technisch erreichbar, stellt aber eher das erreichbare Minimum als den Regelfall dar. Millimetergenauigkeit ist mit reiner Photogrammetrie nicht möglich; die Höhengenauigkeit liegt typischerweise bei etwa 1,5 bis 5 cm.
Für Setzungsmessungen, Absteckungen und Katasterpunkte bleibt der Tachymeter mit Einzelpunktgenauigkeit im Millimeterbereich das überlegene Instrument. Die Kombination - Drohne für die Fläche, Tachymeter für kritische Punkte - gilt als Stand der Technik.

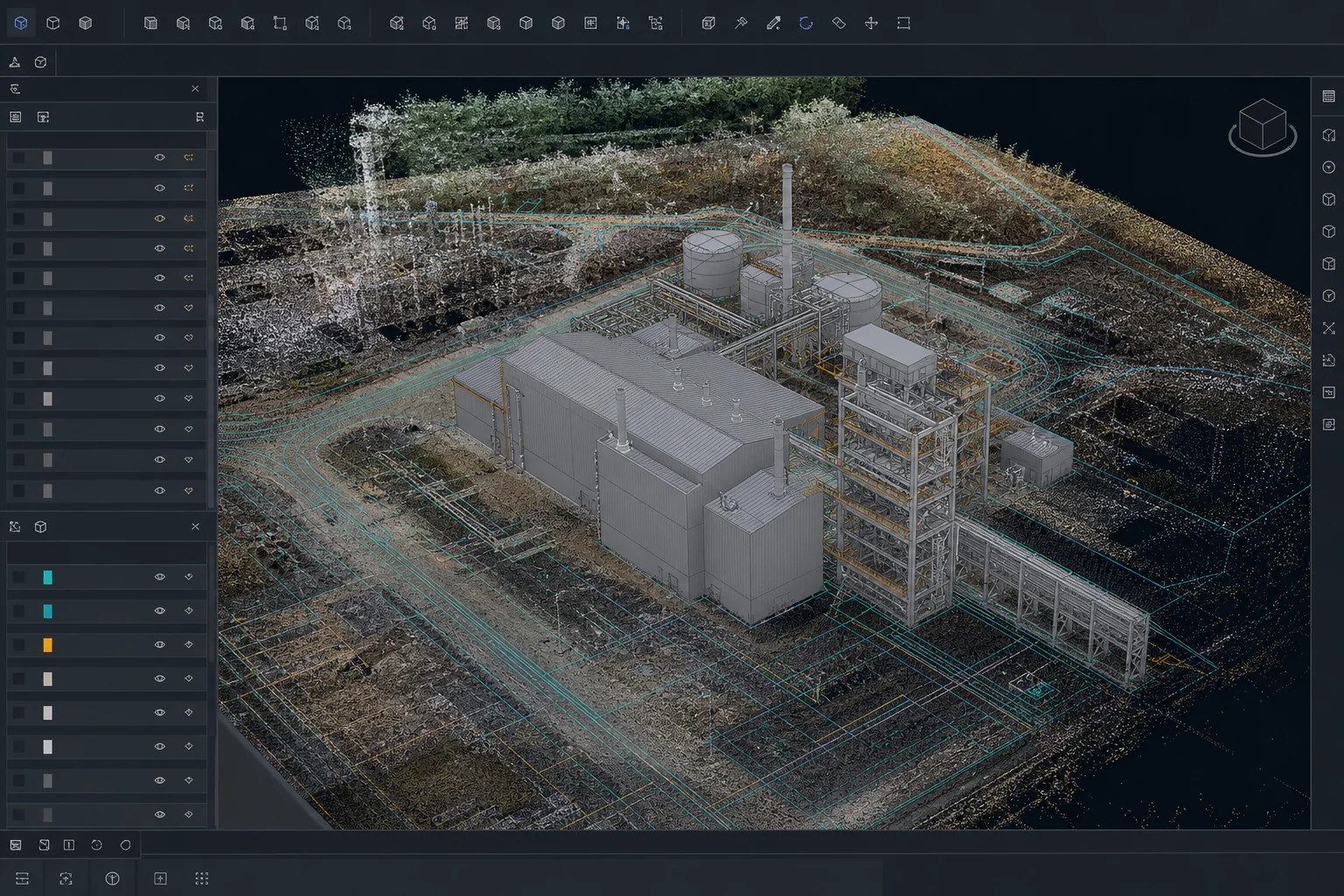

Ergebnisse und Datenformate für CAD, BIM und GIS
Eine Drohnenvermessung ist erst dann nützlich, wenn sie sich in die bestehende Werkzeugkette fügt. Standard sind mehrere klar abgegrenzte Produktklassen, ergänzt um Austauschformate für BIM und GIS.
| Produkt | Format | Verwendung |
|---|---|---|
| Orthofoto | GeoTIFF | massstabsgetreues Luftbild, GIS |
| Punktwolke | LAS/LAZ, E57 | 3D-Geometrie, Scan-to-BIM |
| Gelände-/Oberflächenmodell | GeoTIFF, XYZ | DGM/DOM, Volumen, Profile |
| 3D-Mesh | OBJ, FBX, PLY | texturiertes Modell, Visualisierung |
| CAD-Vektor | DXF, DWG | Linien, Schichten, Querschnitte |
| BIM-Austausch | IFC | Modellabgleich, Soll-Ist |
Für Schweizer Projekte ist das Koordinatensystem CH1903+/LV95 (EPSG:2056) massgebend; swisstopo stellt mit REFRAME ein kostenloses Transformationswerkzeug bereit. Punktwolken werden für Autodesk Revit über ReCap konvertiert; ArcGIS und QGIS lesen LAS/LAZ und GeoTIFF direkt. Der Import in Revit, Navisworks und Archicad ist technisch belegt.
Ablauf eines Industrieprojekts
Ein sauberes Projekt folgt sechs trennbaren Phasen. Die Disziplin in den frühen Phasen - vor allem Anforderungsklärung und GCP-Einmessung - entscheidet über die Belastbarkeit der Endergebnisse.
- 1Auftragsklärung: Genauigkeit, GSD, Abgabeformate, Koordinatensystem, Fläche und Termin werden definiert.
- 2Flugplanung: Flughöhe, Überlappung, Hindernis- und Bewilligungsprüfung sowie GNSS-Empfang werden geprüft.
- 3GCP-Auslage: signalisierte Passpunkte und unabhängige Checkpoints werden eingemessen.
- 4Befliegung: automatisierter Flug nach Missionsplan mit RTK-Geotag der Bilder.
- 5Büroauswertung: Bundle Adjustment, Punktwolke, Orthorektifizierung, DGM/DOM und Mesh - je nach Projektgrösse meist innerhalb von 1-2 Arbeitstagen.
- 6Datenübergabe: vereinbarte Formate mit Genauigkeitsbericht und Checkpoint-Residuen.
Wie wir den Ablauf konkret strukturieren, zeigt die Seite Ablauf. Einen Sofort-Richtpreis für Ihr Vorhaben erhalten Sie unverbindlich über unseren Richtpreis-Konfigurator - ab CHF 690.
Regulatorik in der Schweiz: BAZL, SORA und Datenschutz
Die Schweiz hat die EU-Drohnenverordnung übernommen; das BAZL (Bundesamt für Zivilluftfahrt) ist die Aufsichtsbehörde. Welche Bewilligung nötig ist, hängt vom Einsatzprofil ab, nicht vom Gerät allein.
Offene versus spezielle Kategorie
Einfache Befliegungen mit Sichtverbindung, geringer Masse und ohne Überflug Unbeteiligter fallen in die offene Kategorie. Sobald ein Einsatz darüber hinausgeht - Überflug nicht beteiligter Personen, Betrieb ausserhalb der Sichtverbindung (BVLOS) oder grosse Höhen - greift die spezielle Kategorie. Dafür gibt es drei Wege: ein Standardszenario (STS) per Deklaration, eine vordefinierte Risikobewertung (PDRA) oder eine individuelle SORA-Risikobewertung. Eine genehmigte Betriebsbewilligung gilt maximal zwei Jahre.
Betriebsgelände, Versicherung und Datenschutz
Ein eigenes Werksgelände gilt nicht automatisch als kontrollierter Bereich. Ist es abgesperrt und sind nur beteiligte Personen anwesend, kann ein STS-konformer Betrieb möglich sein; bei BVLOS oder möglichen Dritten ist ein SORA-Antrag der sichere Weg. Pflicht ist eine Haftpflichtversicherung mit mindestens CHF 1 Mio. Deckung. Erfasst die Befliegung identifizierbare Personen, gilt das revidierte Datenschutzgesetz: Ein Rechtfertigungsgrund und ein Datenschutzkonzept mit Hinweispflicht sind vorzuhalten. Kraftwerke, Energieinfrastruktur und weitere Sperrzonen sind über die offizielle BAZL-Drohnenkarte zu prüfen.
Wirtschaftlichkeit und Kostenvorteil
Der Kostenvorteil entsteht aus drei Quellen: weniger Feldzeit, weniger Personal und der Wegfall von Gerüst, Begehung und Stillstand. Belastbare Schweizer Projektpreise in CHF werden öffentlich kaum publiziert; die folgenden Grössenordnungen stammen aus dem DACH-Raum und sind als Marktorientierung zu verstehen.
- Flächenvermessung: Im DACH-Raum werden ab etwa 1 Hektar Einsparungen von 40-70 Prozent gegenüber terrestrischer Methodik berichtet - aus Anbieterangaben, nicht aus amtlichen Erhebungen.
- Feldzeit: grosse Areale (über 10 ha) lassen sich in 1-2 Flugtagen erfassen statt in mehreren Tagen bis Wochen.
- Personal: ein Pilot statt eines mehrköpfigen Vermessungsteams.
- Reine Befliegungszeit: für Tagebau- und Kieswerksareale bis 50 ha typischerweise ein bis zwei Stunden, die Auswertung folgt im Büro.
Grenzen und Sorgfalt
Eine seriöse Beratung benennt die Grenzen so klar wie die Vorteile. Drohnenvermessung ist ein präzises, aber kein universelles Instrument.
- Witterung: Regen, Nebel und starker Wind stoppen Einsätze; Schatten und Gegenlicht mindern die Bildqualität.
- Oberflächen: nasse, glatte oder reflektierende Flächen (poliertes Metall, Wasser, glänzende Folien) liefern zu wenig Textur für die Photogrammetrie.
- GPS-lose Räume: Tanks und Tunnel erfordern SLAM-/LiDAR-Spezialdrohnen, da kein RTK-Signal verfügbar ist.
- Keine amtliche Vermessung: Photogrammetrie liefert relative Zentimetergenauigkeit, ersetzt aber nicht die amtliche Vermessung durch patentierte Geometerinnen und Geometer; die absolute Lage braucht Bodenpasspunkte und RTK/PPK.
- Keine Materialprüfung: Wanddickenmessung und normierte zerstörungsfreie Prüfung nach SVTI oder EN-Normen bleiben Aufgabe zugelassener Sachverständiger.
Richtig eingesetzt verschiebt die Drohne dennoch das Verhältnis von Aufwand, Sicherheit und Datenqualität deutlich - und liefert eine wiederholbare, georeferenzierte Grundlage, auf der weitere Entscheidungen aufsetzen. Eine erste Einschätzung zu Ihrem Vorhaben erhalten Sie telefonisch unter +41 78 240 07 28 oder über die Startseite.
Häufige Fragen
Welche Genauigkeit erreicht eine Drohne bei der Volumenvermessung von Schüttgut?+
Mit RTK- oder PPK-Verfahren und ausreichend Bodenpasspunkten liegt die Lagegenauigkeit bei ±1-3 cm, die Höhengenauigkeit bei ±2-5 cm. Die Volumenabweichung bleibt in der Praxis typischerweise unter ±3 Prozent. Eine unabhängige Feldstudie (Frontiers 2022) mass ±2,6 Prozent gegenüber einer Referenzmessung. Herstellerangaben von ±0,5 Prozent sind nicht unabhängig belegt.
Brauche ich in der Schweiz eine BAZL-Bewilligung für industrielle Drohnenvermessung?+
Sobald der Einsatz die Grenzen der offenen Kategorie überschreitet, fällt er in die spezielle Kategorie und erfordert eine Betriebsbewilligung des BAZL. Dafür gibt es drei Wege: ein Standardszenario (STS) per Deklaration, eine vordefinierte Risikobewertung (PDRA) oder eine individuelle SORA-Risikobewertung. Eine genehmigte Bewilligung gilt maximal zwei Jahre. SORA-Verfahren dauern aktuell mehrere Monate; eine Haftpflicht mit mindestens CHF 1 Mio. Deckung ist Pflicht.
Ab welcher Fläche lohnt sich Drohnenvermessung gegenüber terrestrischer Methodik?+
Als Orientierung aus dem DACH-Raum: Ab etwa 1 Hektar ist die Drohne in der Regel günstiger, ab 5-10 Hektar wird die Einsparung mit 40-70 Prozent deutlich. Auf kleinen Flächen mit wenigen, aber hochpräzisen Einzelpunkten bleibt der Tachymeter konkurrenzfähig. Belastbare Schweizer Projektpreise in CHF werden öffentlich nicht publiziert; eine individuelle Offerte ist nötig.
Wann ist LiDAR der Photogrammetrie überlegen?+
LiDAR ist klar im Vorteil bei Vegetation, da Laserpulse das Blätterdach durchdringen, sowie bei tiefen Schatten, senkrechten Böschungen, Überhängen und texturarmen oder dunklen Materialien wie Kohle. Auf offenen, gut beleuchteten und texturreichen Flächen liefert RGB-Photogrammetrie vergleichbare Genauigkeiten von rund 2-5 cm RMSE zu deutlich geringeren Kosten.
Welche Datenformate liefert eine industrielle Drohnenvermessung?+
Standard sind Orthofoto als GeoTIFF, Punktwolke als LAS/LAZ oder E57, Gelände- und Oberflächenmodell (DGM/DOM) als GeoTIFF, texturiertes 3D-Mesh als OBJ sowie CAD-Vektordaten als DXF/DWG. Für BIM kommt IFC hinzu, für GIS Shapefile. Schweizer Projekte arbeiten im Koordinatensystem CH1903+/LV95 (EPSG:2056).
Was ist der Unterschied zwischen DGM und DOM?+
Das Digitale Geländemodell (DGM) verwendet nur klassifizierte Bodenpunkte und zeigt die nackte Erdoberfläche ohne Bewuchs und Bebauung. Das Digitale Oberflächenmodell (DOM) enthält alle Punkte und bildet Dächer, Vegetation und Anlagen ab. Auf vegetationsfreien Halden oder Deponien entspricht das DOM weitgehend dem DGM, was den Filteraufwand reduziert.
Ersetzt die Drohne die amtliche Vermessung oder eine Sachverständigenprüfung?+
Nein. Photogrammetrie liefert relative Zentimetergenauigkeit, ist aber kein Ersatz für die amtliche Vermessung durch patentierte Geometerinnen und Geometer; die absolute Lagegenauigkeit hängt von Bodenpasspunkten und RTK/PPK ab. Für sicherheitsrelevante Anlagen nach SVTI-Richtlinien oder EN-Normen bleibt die Prüfung durch zugelassene Sachverständige Pflicht. Die Drohne leistet wertvolle Vorarbeit, hebt die normative Prüfpflicht aber nicht auf.
Welche Drohne eignet sich für die Inspektion geschlossener Tanks oder Kamine von innen?+
Für Confined Spaces wird eine kollisionsresistente Käfig-Drohne wie die Flyability Elios 3 eingesetzt, die 4K-RGB-Kamera, Thermalkamera und LiDAR zur Echtzeit-3D-Kartierung kombiniert und auch in GPS-losen, inertisierten Umgebungen fliegt. Hersteller Flyability sitzt in Lausanne. Damit lassen sich Tanks, Boiler und Kamine ohne Befahren und ohne Gerüst dokumentieren.
